Pompa Sucker Rod vs ESP: Mana yang Lebih Baik?

Perkenalan

Memilih sistem pengangkatan buatan yang salah tidak hanya merugikan angka produksi—tetapi juga dapat merugikan operasi hingga ratusan ribu dolar dalam bentuk pekerjaan perbaikan yang tidak direncanakan, hilangnya waktu operasional, dan kegagalan peralatan sebelum waktunya. Namun, keputusan ini dibuat setiap hari di ladang minyak di Cekungan Permian, Timur Tengah, Afrika Barat, dan Asia Tengah, seringkali tanpa gambaran lengkap tentang berapa biaya sebenarnya dari setiap teknologi selama masa pakainya.

Dua sistem mendominasi percakapan: sistem pengangkat joran — yang didukung olehpompa batang pengisap— dan Pompa Celup Elektrik (ESP). Keduanya telah mendapatkan tempatnya di industri ini. Keduanya merupakan solusi yang sah untuk kondisi sumur tertentu. Tetapi keduanya tidak dapat saling menggantikan, dan memperlakukan keduanya sebagai pilihan yang setara adalah salah satu kesalahan paling mahal yang dapat dilakukan oleh seorang insinyur produksi.

Artikel ini menguraikan cara kerja setiap sistem, keunggulan masing-masing sistem, dan—yang terpenting—di mana satu sistem secara signifikan mengungguli sistem lainnya. Analisis ini didasarkan pada data lapangan yang dipublikasikan, studi teknik independen, dan spesifikasi teknis dari lebih dari satu abad penerapan pompa batang di ladang minyak darat di seluruh dunia.

Jika Anda sedang mengevaluasi opsi pengangkatan buatan untuk penyelesaian sumur baru, pengembangan ulang lapangan yang sudah matang, atau sumur bermasalah, perbandingan di bawah ini akan memberi Anda dasar teknis yang dapat dipertanggungjawabkan untuk keputusan Anda.

Memahami Kedua Sistem: Cara Kerjanya

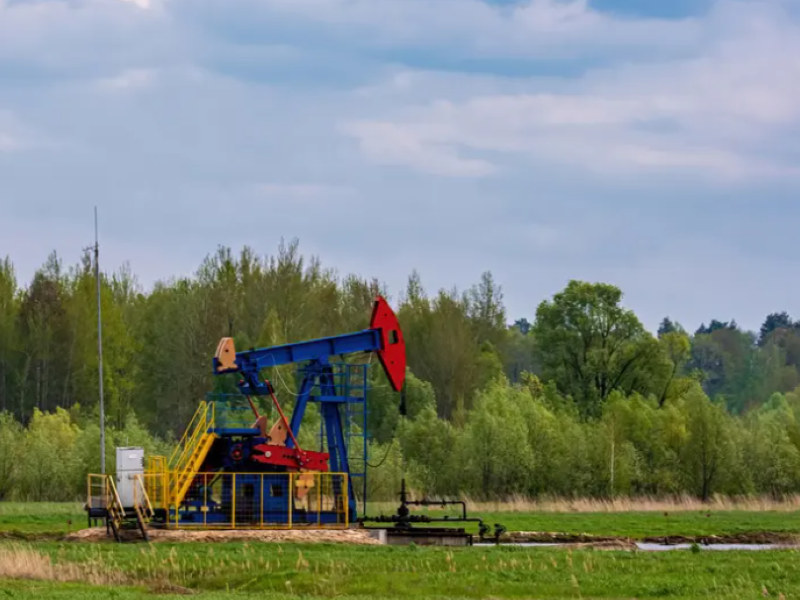

Cara Kerja Sistem Pengangkat Batang (Rod Lift System)

Sistem pengangkatan batang terdiri dari dua rakitan yang saling terhubung: unit pemompaan permukaan dan pompa bawah sumur yang dihubungkan oleh serangkaian batang pengisap yang panjangnya dapat mencapai lebih dari satu mil.

Di permukaan, unit pemompaan balok—yang digerakkan oleh motor listrik atau mesin pembakaran internal—mengubah gerakan rotasi menjadi gerakan bolak-balik naik-turun. Gerakan ini merambat ke bawah melalui rangkaian batang ke pompa bawah sumur, di mana sebuah pendorong bergerak di dalam tabung pompa. Pada gerakan naik, katup bergerak menutup dan katup diam membuka, memungkinkan fluida sumur mengisi tabung. Pada gerakan turun, katup bergerak membuka dan fluida dipindahkan ke atas melalui pipa ke permukaan.

Pompa bawah sumur merupakan jantung presisi dari sistem ini. Pompa ini terdiri dari empat komponen utama: tabung pompa, pendorong, katup bergerak, dan katup tetap. Kecocokan antara pendorong dan tabung menentukan efisiensi pemompaan, dan desain katup menentukan seberapa baik pompa menangani gas, pasir, dan cairan kental.

Desain pompa batang modern telah jauh melampaui pendorong bolak-balik dasar. Kemajuan teknik kini mencakup geometri khusus untuk formasi yang rawan gas, pendorong dengan panjang lebih untuk fluida yang mengandung pasir, dinding tabung yang diperkuat untuk perbedaan tekanan sumur dalam, dan komponen internal paduan suhu tinggi untuk operasi pemulihan termal.

Cara Kerja Pompa Celup Elektrik

Sistem ESP menempatkan semua komponen mekanis utamanya di dalam lubang sumur. Pompa sentrifugal multi-tahap — yang digerakkan oleh motor listrik tertutup — dijalankan pada pipa produksi ke dalam lubang sumur, biasanya di bawah permukaan fluida. Daya listrik disalurkan dari permukaan melalui kabel daya yang membentang di sepanjang rangkaian pipa.

Motor ESP berputar pada kecepatan 3.000–3.500 RPM, menggerakkan tahapan pompa untuk menghasilkan perbedaan tekanan yang dibutuhkan untuk mengangkat fluida ke permukaan. Penggerak frekuensi variabel (VFD) di permukaan menyesuaikan kecepatan motor agar sesuai dengan laju aliran masuk. Sistem ini juga mencakup pelindung (bagian penyegel) untuk mencegah fluida sumur masuk ke motor, dan pemisah gas untuk mengurangi gas bebas yang masuk ke tahapan pompa.

Karena semua peralatan berputar berada di dalam lubang sumur, setiap kegagalan mekanis memerlukan pengerjaan ulang total untuk menarik rangkaian penyelesaian — sebuah operasi yang pada dasarnya mahal dan memakan waktu.

Masalah Sebenarnya: Berapa Biaya Sebenarnya Jika Anda Memilih yang Salah

Data lapangan dari operasi di Amerika Utara dan Timur Tengah secara konsisten menunjukkan bahwa kesalahan pemilihan alat angkat buatan termasuk dalam tiga penyebab utama kinerja produksi yang buruk di ladang minyak darat yang sudah matang.

Penghentian sementara pengoperasian pompa (ESP) karena masuknya pasir atau penyumbatan gas tidak hanya menimbulkan biaya perbaikan, tetapi juga kerugian produksi selama periode intervensi 2-6 minggu, ditambah biaya modal peralatan pengganti, dan waktu diagnostik untuk memahami penyebab kegagalan. Dalam kondisi yang menuntut, total biaya tersebut secara rutin melebihi $250.000 per kejadian.

Pompa batang yang beroperasi di bawah efisiensi langkah optimalnya di sumur bervolume tinggi tidak akan mengalami kegagalan fatal, tetapi secara diam-diam mengurangi efisiensi produksi dan meningkatkan kelelahan rangkaian batang — masalah yang akan semakin parah selama berbulan-bulan sebelum muncul sebagai batang yang putus atau tabung yang aus.

Intinya sederhana: pompa yang tepat untuk sumur yang salah tetaplah pompa yang salah.

Pompa Batang Pengisap vs ESP: Perbandingan Teknis Langsung

Tabel di bawah ini mencerminkan data operasional yang dipublikasikan dari literatur teknik perminyakan yang ditinjau oleh rekan sejawat dan studi lapangan independen. Tabel ini mencakup parameter yang paling langsung memengaruhi total biaya dan kelayakan setiap sistem.

Kedalaman dan Laju Aliran

Data kedalaman dan laju aliran menceritakan bagian pertama dari cerita ini. Pengangkatan batang (rod lift) beroperasi secara ekonomis pada laju aliran di mana sistem ESP (Electric Speed ​​Propelled) sama sekali tidak dapat berfungsi. Di bawah 150 barel fluida per hari, ESP menjadi tidak layak secara ekonomi — motor menghasilkan lebih banyak panas daripada yang dapat dihilangkan oleh fluida, dan efisiensi turun di bawah 40%. Sistem pengangkatan batang tetap efisien dan ekonomis di seluruh spektrum laju aliran rendah hingga sedang ini, yang menggambarkan profil produksi sebagian besar sumur minyak darat di dunia.

Di sinilah keputusan seleksi paling sering dibuat — atau dibuat secara salah.

Untuk sumur dengan kombinasi GOR tinggi, produksi pasir, minyak berat, atau suhu bawah permukaan yang tinggi — kondisi yang menggambarkan sebagian besar penyelesaian lapangan darat yang sudah matang — pengangkatan batang tetap memiliki keunggulan operasional yang jelas.

Biaya Perawatan, Perbaikan Sumur, dan Masa Pakai

Perbedaan biaya pengerjaan ulang sangat signifikan dan seringkali kurang diperhitungkan dalam pemilihan sistem awal. Pengerjaan ulang ESP memerlukan pengerahan rig lengkap, penarikan seluruh rangkaian pipa, pengambilan rakitan motor-pompa, dan pemasangan kembali sistem pengganti dengan kabel baru — sebuah proses yang dapat memakan waktu beberapa minggu di lokasi terpencil atau terbatas.

Sebaliknya, kegagalan pompa batang biasanya hanya memerlukan unit penarik batang dan dapat diselesaikan dalam waktu kurang dari 24 jam. Pompa bawah sumur ditarik bersama dengan rangkaian batang; pipa tetap berada di tempatnya. Di lapangan dengan banyak sumur, perbedaan biaya intervensi ini meningkat secara dramatis selama jangka waktu produksi sepuluh tahun.

Efisiensi Energi dan Biaya Operasional

Untuk sumur yang menghasilkan kurang dari 1.000 barel fluida per hari — yang mewakili sebagian besar penyelesaian sumur darat secara global — sistem pengangkatan batang (rod lift) adalah pilihan yang lebih hemat energi dengan selisih yang terukur.

Salah satu keunggulan yang paling kurang dihargai dari pengangkatan batang adalah aksesibilitas diagnostik yang diberikannya. Kartu dinamometer permukaan dan bawah tanah (dynacard) dapat dihasilkan dengan peralatan lapangan standar dan dianalisis terhadap model matematika yang mapan yang telah disempurnakan selama beberapa dekade aplikasi lapangan.

Sebuah dynacard memberi tahu teknisi produksi, di permukaan, apa yang terjadi pada pompa di dalam sumur: apakah pompa terisi penuh, apakah ada gangguan gas, apakah pendorong aus, dan apakah katup tetap atau katup bergerak bocor. Kejelasan diagnostik ini memungkinkan masalah diidentifikasi dan diatasi sebelum menjadi kegagalan.

Diagnostik ESP, meskipun semakin canggih dengan teknologi sensor di dalam sumur, masih beroperasi sebagai sistem yang lebih mirip kotak hitam. Sensor dapat mengalami kegagalan. Modus kegagalan lebih sulit dibedakan dari permukaan. Model pemeliharaan prediktif menggunakan pembelajaran mesin semakin membaik, dengan beberapa sistem mencapai akurasi 70–85% dalam memprediksi kegagalan 30–90 hari sebelumnya — tetapi teknologi ini membutuhkan investasi tambahan dan manajemen data yang berkelanjutan.

Mengapa Pompa Batang Pengisap Unggul dalam Sebagian Besar Aplikasi di Darat

Pompa batang pengisapSektor ini mencakup sebagian besar sumur yang diangkat secara artifisial di seluruh dunia — lebih dari 750.000 instalasi — dan posisi pasar tersebut mencerminkan kinerja yang telah terbukti selama satu abad, bukan karena kelembaman. Alasan dominasi ini bersifat teknis, ekonomis, dan operasional.

Teknologi yang Disempurnakan Selama Lebih dari Satu Abad

Pompa batang pengisap bukan sekadar teknologi lama yang dipertahankan karena kebiasaan. Ini adalah platform rekayasa yang terus disempurnakan yang telah menyerap peningkatan dalam ilmu material, presisi manufaktur, metalurgi bawah permukaan, dan pemantauan sistem selama lebih dari 100 tahun penerapan di lapangan.

Prinsip kerja dasarnya — pompa pendorong bolak-balik yang digerakkan oleh unit permukaan melalui rangkaian batang — tetap sama karena memang efektif. Yang berubah adalah ketelitian pembuatan pompa modern, berbagai kondisi sumur yang dapat ditangani, dan kecanggihan rekayasa yang diterapkan pada setiap aplikasi.

Sistem manajemen mutu ISO 9001 dan standar sertifikasi API 11AX ada secara khusus untuk memastikan bahwa komponen pompa batang memenuhi spesifikasi dimensi, material, dan kinerja yang telah ditentukan. API 11AX mencakup segala hal mulai dari toleransi lubang laras pompa dan jarak bebas antara pendorong dan laras hingga geometri dudukan katup dan persyaratan kekerasan material. Pompa yang memiliki sertifikasi ini telah diproduksi sesuai dengan spesifikasi yang telah divalidasi oleh industri minyak dan gas global selama beberapa dekade penggunaan di lapangan.

Rekayasa untuk Kondisi Sumur yang Sulit: Di Mana Desain Pompa Batang Modern Membedakan Diri

Kemajuan paling signifikan dalam teknologi pompa batang selama dua dekade terakhir telah terjadi pada desain pompa khusus yang direkayasa untuk kondisi sumur yang sulit dan spesifik. Ini bukan peningkatan bertahap — melainkan solusi rekayasa mendasar untuk masalah yang tidak dapat diatasi secara memadai oleh pompa standar.

Sumur dengan Rasio Gas-Minyak Tinggi: Desain Anti-Gas

Gangguan gas adalah salah satu penyebab paling umum dari inefisiensi pompa batang pada reservoir yang retak secara alami dan formasi dengan rasio gas-minyak yang tinggi. Ketika gas bebas memasuki tabung pompa standar, gas tersebut terkompresi dan mengembang alih-alih mentransmisikan gaya ke kolom fluida — suatu kondisi yang dikenal sebagai penguncian gas yang dapat menurunkan output pompa hingga mendekati nol meskipun unit permukaan terus bergerak.

Desain pompa anti-gas khusus mengatasi hal ini melalui struktur katup masuk oli mekanis yang membuka dan menutup. Ketika gas masuk ke rongga pompa, katup secara otomatis membuka dan menutup melalui gerakan bolak-balik batang pompa, secara efektif memaksa pembuangan fase gas dan menstabilkan aliran fluida ke permukaan.

Desain ini tersedia dalam spesifikasi diameter pompa Φ44mm dan Φ57mm, kompatibel dengan ukuran pipa minyak penghubung konvensional 2 3/8 inci, 2 7/8 inci, dan 3 1/2 inci — mencakup rangkaian pipa yang digunakan dalam sebagian besar penyelesaian sumur di darat. Hasilnya adalah produksi yang stabil dari sumur yang jika tidak akan memerlukan solusi sementara untuk pembuangan gas, jadwal operasi yang terputus-putus, atau metode pengangkatan alternatif yang lebih mahal.

Sumur dengan Kandungan Pasir Tinggi: Desain Pengendalian Pasir dengan Piston Panjang

Produksi pasir merusak komponen pompa standar melalui keausan abrasif pada permukaan pendorong dan tabung, serta melalui akumulasi pasir di dalam tabung pompa yang dapat mengunci pendorong pada langkah ke bawah. Pada formasi dengan kandungan pasir halus atau pasir yang signifikan, masa pakai pompa dengan desain standar dapat turun menjadi beberapa minggu, bukan berbulan-bulan atau bertahun-tahun seperti yang dapat dicapai pada sumur yang bersih.

Pompa pengontrol pasir dengan pendorong panjang mengatasi masalah ini melalui desain saluran masuk oli lateral yang mencegah pasir mengendap dan menumpuk di saluran masuk pompa — lokasi di mana penyumbatan dan penumpukan paling sering terjadi pada konfigurasi pompa standar. Panjang kontak pendorong-ke-silinder yang diperpanjang mendistribusikan keausan ke area permukaan yang lebih besar, mengurangi laju peningkatan celah dan memperpanjang waktu sebelum efisiensi pompa menurun hingga memerlukan penggantian.

Prinsip desain ini memungkinkan untuk mempertahankan tingkat produksi yang layak di sumur-sumur di mana penyelesaian pengendalian pasir saja tidak cukup, dan di mana sistem pengangkatan alternatif — khususnya ESP dengan impeller berputar kecepatan tinggi — akan gagal dalam beberapa minggu setelah pemasangan.

Aplikasi Sumur Dalam: Desain Barrel Dua Lapis

Seiring bertambahnya kedalaman sumur, perbedaan tekanan di seluruh pompa meningkat, beban hidrostatik pada rangkaian batang bertambah, dan tuntutan mekanis pada tabung pompa dan rakitan pendorong semakin intensif. Desain tabung berdinding tunggal standar yang berkinerja memadai pada kedalaman sedang mulai menunjukkan ketidakstabilan dimensi di bawah tekanan diferensial tinggi yang berkelanjutan pada operasi sumur dalam.

Desain laras pompa dua lapis yang digunakan dalam aplikasi pompa batang sumur dalam mengatasi hal ini melalui struktur laras dalam-luar yang mendistribusikan beban radial secara lebih efektif dan mempertahankan stabilitas dimensi dalam kondisi yang akan menyebabkan laras berdinding tunggal mengalami distorsi. Desain ini dirancang untuk kedalaman produksi dari 2.600 hingga 3.500 meter — mencakup penyelesaian sumur dalam di darat yang mewakili batas aplikasi pengangkatan batang.

Sumur Minyak Berat dan Sumur Bertenaga Uap: Desain Pemulihan Termal

Operasi pemulihan termal — termasuk stimulasi uap siklik dan drainase gravitasi berbantuan uap (SAGD) — membuat peralatan di bawah permukaan tanah terpapar kondisi suhu yang menghilangkan sebagian besar pilihan sistem pengangkatan standar. Isolasi gulungan motor pada sistem ESP mulai mengalami degradasi di atas 250°F (121°C), sehingga penggunaan ESP di sumur injeksi uap aktif menjadi tidak praktis.

Pompa pemulihan termal injeksi uap khusus mengatasi hal ini melalui desain penghubung mekanis yang menyinkronkan gerakan pendorong dengan siklus injeksi uap. Ketika rangkaian batang pengisap diangkat dengan peningkatan langkah tertentu, pendorong naik untuk menghubungkan jalur injeksi uap melalui tabung penyegel ke pipa produksi.

Spesifikasi material kritis dalam desain ini adalah penggunaan bushing paduan Inconel 625 di saluran uap. Inconel 625 adalah paduan nikel-kromium-molibdenum dengan ketahanan luar biasa terhadap oksidasi dan korosi pada suhu tinggi — ini adalah kelas material yang sama yang digunakan dalam komponen mesin jet dan bagian dalam reaktor nuklir. Material ini mampu menahan pengurasan uap terus menerus pada suhu 350°C (662°F). Pengujian lapangan di Ladang Minyak Liaohe — salah satu wilayah produksi minyak berat utama di Tiongkok — menunjukkan tingkat retensi kekeringan uap sebesar 85% atau lebih selama siklus injeksi uap, yang menegaskan bahwa desain pompa tidak mengganggu efisiensi termal proses pemulihan.

Tidak ada solusi downhole yang sebanding untuk ESP dalam aplikasi ini. Ini bukan keuntungan kecil — ini adalah keuntungan yang menentukan.

Sumur Sedang hingga Dalam: Desain Sisipan Dinding Tebal RXB

Desain pompa sisipan RXB ditujukan untuk kondisi sumur sedang hingga dalam di mana stabilitas dimensi laras pompa dan keandalan struktur dudukan bawah sangat penting untuk kinerja yang berkelanjutan.

Tabung pompa berdinding tebal pada desain RXB dibuat dari baja paduan berkekuatan tinggi dengan lapisan tahan aus multi-lapisan pada permukaan lubang bagian dalam. Sistem pelapisan ini mengurangi koefisien gesekan antara pendorong dan tabung, memperpanjang interval servis sebelum pertumbuhan celah menurunkan efisiensi pemompaan, dan memberikan ketahanan korosi dalam lingkungan fluida hasil produksi dengan kandungan H₂S atau CO₂ yang tinggi.

Struktur dasar tetap pada desain RXB menghilangkan efek "pernapasan" — ekspansi dan kontraksi siklik dari tabung pompa yang terjadi pada desain standar karena tekanan diferensial bergantian pada setiap siklus langkah. Dengan menghilangkan siklus dimensi ini, desain ini meningkatkan stabilitas pengoperasian lebih dari 30% dibandingkan dengan alternatif konvensional dan mengurangi tingkat keausan pada tabung dan pendorong.

Semua komponen jalur aliran pada pompa RXB diproduksi dari baja tahan karat dengan lapisan tahan aus. Dikombinasikan dengan desain tabung, ini memperpanjang masa pakai hingga satu hingga tiga kali lipat masa pakai desain tradisional dalam kondisi sumur yang setara — pengurangan yang signifikan dalam frekuensi intervensi dan biaya perbaikan terkait.

Pompa insert RXB dirancang untuk digunakan hingga kedalaman 10.000 kaki, mencakup rentang kedalaman sebagian besar formasi minyak darat yang produktif di seluruh dunia.

Total Biaya Kepemilikan: Angka yang Sebenarnya Penting

Perbandingan pengeluaran modal antara sistem pengangkat batang dan sistem ESP seringkali lebih mengutamakan analisis biaya peralatan awal. Kerangka perbandingan ini menyesatkan dan secara konsisten menyebabkan keputusan jangka panjang yang buruk.

Perbandingan yang tepat adalah total biaya kepemilikan (TCO) selama jangka waktu produksi yang ditentukan — biasanya lima hingga sepuluh tahun. Perhitungan ini harus mencakup:

1. Biaya awal peralatan dan instalasi

2. Konsumsi daya berkelanjutan

3. Biaya perawatan dan inspeksi rutin

4. Frekuensi intervensi dan biaya per kejadian

5. Kehilangan produksi selama intervensi yang direncanakan dan tidak direncanakan

Biaya penggantian peralatan (sistem lengkap vs. sistem parsial)

Ketika perhitungan ini diterapkan pada sumur darat dengan laju produksi rendah hingga sedang — yang mewakili sebagian besar aplikasi pompa batang global — sistem pengangkat batang menunjukkan biaya siklus hidup 30–50% lebih rendah daripada sistem ESP selama jangka waktu sepuluh tahun.

Hal ini bukan terutama karena pompa batang lebih murah untuk dibeli. Melainkan karena mode kegagalannya mudah diakses, intervensinya cepat dan berbiaya rendah, masa pakainya lebih lama dalam kondisi sumur tempat pompa tersebut digunakan, dan efisiensi energinya pada laju rendah lebih unggul.

Pekerjaan perbaikan sumur ESP dengan biaya $100.000–$250.000 per kejadian, yang terjadi setiap 2 tahun sekali secara rata-rata (dan setiap 11 bulan dalam kondisi sulit), akan terakumulasi menjadi jumlah yang sangat besar selama masa produktif sumur. Kemampuan pompa batang untuk diservis dengan unit penarik batang dalam waktu 12–24 jam secara fundamental mengubah gambaran ekonomi.

Beroperasi di Lapangan Minyak yang Sudah Matang: Keunggulan Sumur Stripper

Lebih dari 40% dari semua sumur minyak yang diangkat secara artifisial di seluruh dunia menghasilkan kurang dari 15 barel minyak per hari — diklasifikasikan sebagai sumur stripper dalam terminologi Amerika Utara. Sumur-sumur ini secara kolektif menyumbang sebagian besar dari total produksi darat, tetapi laju produksinya masing-masing membuat sistem pengangkatan artifisial yang berbiaya tinggi menjadi tidak layak secara ekonomi.

Pengangkatan batang (rod lift) adalah satu-satunya metode pengangkatan buatan yang tetap rasional secara ekonomi pada tingkat produksi di bawah 1 barel per hari. Pada tingkat ini, sistem ESP tidak dapat menghasilkan aliran fluida yang cukup untuk mendinginkan motor, dan aspek ekonomi sistem—biaya modal, biaya perbaikan, konsumsi daya—tidak dapat dibenarkan dibandingkan dengan pendapatan yang dihasilkan oleh produksi tingkat rendah.

Inilah mengapa metode pengangkatan batang (rod lift) mencakup lebih dari 750.000 instalasi di seluruh dunia dan tetap menjadi metode pengangkatan pilihan utama untuk sumur darat di Amerika Utara, Tiongkok, Timur Tengah, Rusia, dan Amerika Selatan.

Kapan ESP Menjadi Pilihan yang Tepat?

Perbandingan teknis yang seimbang memerlukan pengakuan di mana sistem ESP benar-benar mengungguli sistem pengangkatan batang.

Produksi Volume Tinggi

Untuk sumur yang menghasilkan lebih dari sekitar 3.000 barel fluida per hari, pengangkatan batang (rod lift) menjadi terbatas secara mekanis. Laju langkah dan geometri pompa yang dibutuhkan untuk menangani laju yang sangat tinggi menimbulkan beban kelelahan pada rangkaian batang yang membatasi efisiensi operasional dan meningkatkan frekuensi kegagalan. Sistem ESP merupakan metode pengangkatan yang tepat untuk sumur produksi berkecepatan tinggi, sumur lepas pantai, dan aplikasi perairan dalam di mana volume produksi membenarkan biaya modal dan operasional yang lebih tinggi.

Sumur Miring dan Sumur Horizontal

Rangkaian batang pada sistem pengangkatan batang harus bergerak dalam jalur yang hampir lurus dari unit permukaan ke pompa bawah sumur. Pada sumur miring — terutama yang memiliki kemiringan lebih dari sekitar 10 derajat per 100 kaki — kontak antara batang dan pipa meningkatkan gesekan, mempercepat keausan pada batang dan pipa, dan dapat menyebabkan batang putus di titik kontak. Meskipun pemompaan batang miring dilakukan dengan sentralisasi khusus dan komponen pengurangan gesekan, hal ini menimbulkan kompleksitas dan biaya yang tidak ada pada penyelesaian sumur vertikal.

ESP tidak memiliki rangkaian batang. Rakitan motor-pompa berjalan di atas pipa dan kabel, tanpa batasan mekanis pada deviasi lubang sumur. Untuk sumur horizontal dan penyelesaian yang sangat miring, ESP biasanya merupakan pilihan pengangkatan yang lebih disukai ketika laju aliran membenarkan penggunaan sistem tersebut.

Aplikasi Lepas Pantai

Keterbatasan ruang platform, kepadatan sumur, dan tingkat produksi tinggi yang khas dari sumur lepas pantai membuat pengangkatan batang (rod lift) tidak praktis di sebagian besar lingkungan lepas pantai. Sistem ESP merupakan metode pengangkatan yang dominan untuk aplikasi lepas pantai dan bawah laut, di mana jejak permukaan yang ringkas dan kemampuan laju tinggi sesuai dengan persyaratan operasional.

Kesalahan Umum dalam Pemilihan Sistem Pengangkatan Buatan

Memahami di mana letak kesalahan pengambilan keputusan dalam praktiknya membantu menghindari kesalahan yang paling merugikan.

Memilih ESP hanya berdasarkan kedalaman. Kemampuan kedalaman adalah kriteria yang diperlukan tetapi tidak cukup untuk pemilihan ESP. Jika sumur tidak berproduksi pada tingkat di atas minimum ekonomis ESP (~150 bbl/d), sistem akan beroperasi di bawah ambang batas manajemen termalnya dan gagal sebelum waktunya.

Mengabaikan data komposisi fluida. Data pemotongan pasir, GOR, dan viskositas fluida seringkali tidak lengkap pada saat pemilihan sistem pengangkatan awal untuk penyelesaian sumur baru. Menggunakan jenis pengangkatan yang sama seperti yang digunakan di sumur-sumur yang berdekatan tanpa memverifikasi bahwa kondisi fluida sebanding adalah sumber umum kegagalan awal.

Meremehkan frekuensi pengerjaan ulang sumur pada formasi yang menantang. Statistik masa pakai ESP adalah rata-rata di semua jenis sumur. Pada sumur dengan produksi pasir tinggi, suhu tinggi, atau GOR tinggi — tepatnya kondisi di mana desain khusus pompa batang ada — masa pakai ESP dapat turun hingga 11 bulan atau kurang. Ekonomi biaya intervensi berubah secara dramatis pada frekuensi kegagalan tersebut.

Menganggap semua desain pompa batang sama. Pompa sisipan API standar dan pompa anti-gas, pengendali pasir, atau pemulihan termal khusus dirancang untuk lingkungan operasi yang pada dasarnya berbeda. Memilih pompa standar untuk kondisi sumur yang menantang hanya karena tersedia dan familiar adalah kesalahan desain, bukan keputusan penghematan biaya.

Hanya berfokus pada CAPEX dan bukan TCO. Harga pembelian peralatan adalah biaya yang paling terlihat, tetapi jarang menjadi biaya terbesar selama masa produktif sumur. Biaya pengerjaan ulang, konsumsi energi, dan kehilangan produksi selama intervensi secara konsisten mendominasi perhitungan TCO sepuluh tahun.

Kerangka Kerja untuk Pemilihan Lift Buatan

Logika pengambilan keputusan berikut mencerminkan kriteria teknis yang seharusnya menjadi pertimbangan dalam pemilihan sistem pengangkatan untuk sumur darat.

Mulailah dengan laju produksi dan kedalaman. Jika sumur diperkirakan menghasilkan di bawah 3.000 BFPD dan kedalamannya kurang dari 14.000 kaki, pengangkatan batang (rod lift) adalah kandidat utama yang tepat. Jika sumur diperkirakan menghasilkan di atas 5.000 BFPD, atau sangat miring atau berada di lepas pantai, ESP menjadi kandidat utama yang tepat.

Evaluasi komposisi fluida. Jika sumur memiliki produksi pasir yang signifikan, GOR tinggi, minyak berat, atau suhu tinggi — evaluasi desain pompa batang khusus sebelum mempertimbangkan ESP. Desain khusus (anti-gas, pendorong panjang, pemulihan termal, RXB dinding tebal) ada karena kondisi ini umum terjadi di formasi darat yang produktif.

Modelkan total biaya kepemilikan. Gunakan perkiraan biaya perbaikan sumur yang realistis, perkiraan umur pakai berdasarkan sumur analog di formasi yang sama, dan harga energi saat ini. Jangan gunakan angka efisiensi teoretis — gunakan rata-rata yang diamati di lapangan dari penyelesaian sumur yang sebanding.

Pertimbangkan konteks operasional. Lokasi terpencil, ketersediaan rig yang terbatas, dan tim lapangan yang kecil mendukung persyaratan intervensi yang lebih sederhana dari pengangkatan batang. Lapangan produksi bervolume tinggi dengan kapasitas kerja ulang khusus dan infrastruktur pemantauan canggih dapat mengelola operasi ESP secara lebih efektif.

Verifikasi sertifikasi dan standar kualitas. Terlepas dari jenis pompa, sertifikasi API 11AX memberikan jaminan minimum bahwa spesifikasi dimensi dan material telah terpenuhi. Sertifikasi manajemen mutu ISO 9001 di tingkat manufaktur memberikan jaminan tambahan tentang konsistensi produksi dan pengendalian bahan baku.

Pertanyaan yang Sering Diajukan

T: Pada tingkat produksi berapa saya harus mempertimbangkan untuk beralih dari pompa batang ke ESP?

A: Titik infleksi umumnya berada di sekitar 3.000 BFPD. Di bawah laju ini, sistem pengangkatan batang (rod lift) mempertahankan efisiensi dan keunggulan biaya yang signifikan. Di atas 5.000 BFPD, sistem ESP menjadi semakin tepat. Kisaran 3.000–5.000 BFPD memerlukan analisis TCO (Total Cost of Ownership) lengkap untuk menentukan pilihan optimal untuk kondisi sumur dan lapangan spesifik Anda.

T: Bisakahpompa batang pengisapMampu menangani pasir dan gas secara bersamaan?

A: Ya — dengan desain pompa yang tepat. Pompa sisipan standar tidak cocok untuk kondisi pasir dan rasio gas-minyak (GOR) tinggi secara bersamaan. Namun, desain khusus yang menggabungkan geometri saluran masuk minyak lateral (pengendalian pasir) dengan struktur katup anti-gas mekanis dapat mengatasi kedua kondisi tersebut secara bersamaan. Kuncinya adalah mencocokkan desain pompa dengan data karakteristik fluida sumur tertentu, bukan memilih pompa standar dan berharap pompa tersebut berfungsi dengan baik di lingkungan yang menantang.

T: Seberapa sering pompa batang yang terawat dengan baik perlu dilepas dan diperiksa?

A: Pada sumur dengan fluida bersih dan kondisi sedang, pompa batang yang dirancang dengan benar dapat beroperasi selama beberapa tahun tanpa memerlukan penggantian. Pada sumur yang menantang — pasir tinggi, rasio gas-ke-minyak (GOR) tinggi, fluida korosif — inspeksi dan penggantian pompa mungkin diperlukan setiap 12 hingga 24 bulan. Keunggulan kritis dibandingkan ESP adalah bahwa ketika penggantian diperlukan, biaya intervensinya jauh lebih rendah daripada perbaikan sumur dengan ESP: unit penggantian batang, 12–24 jam, tanpa memerlukan rig.

T: Apa sebenarnya yang dijamin oleh sertifikasi API 11AX?

A: API 11AX adalah standar internasional untuk pompa batang pengisap bawah permukaan. Standar ini menetapkan toleransi dimensi untuk lubang laras pompa, diameter luar pendorong, dimensi dan material katup, serta persyaratan kekerasan laras dan pendorong. Pompa yang bersertifikasi API 11AX telah diproduksi sesuai dengan spesifikasi yang telah divalidasi ini dan telah lulus audit kualitas terkait. Hal ini memastikan kemampuan pertukaran dimensi — yang sangat penting untuk perawatan di lapangan — dan memberikan standar minimum untuk kualitas pompa dalam aplikasi lapangan minyak profesional.

T: Apakah ESP lebih murah untuk dioperasikan daripada pompa batang di sumur dalam?

A: Belum tentu — dan seringkali sama sekali tidak. Kedalaman saja tidak menjadikan ESP sebagai pilihan yang lebih hemat biaya. Untuk sumur yang berproduksi di bawah 1.500–2.000 BFPD pada kedalaman tertentu, biaya intervensi yang lebih rendah, masa pakai yang lebih lama, dan efisiensi yang lebih baik pada laju sedang dari sistem pengangkatan batang biasanya menghasilkan TCO sepuluh tahun yang lebih rendah. Alasan ekonomi untuk ESP di sumur dalam membutuhkan laju produksi yang tinggi atau kondisi sumur (penyimpangan horizontal, suhu yang sangat tinggi yang membutuhkan solusi khusus di luar kemampuan pompa batang) yang membuat pengangkatan batang tidak praktis.

Kesimpulan

Itu pompa batang pengisap Perbandingan antara ESP dan ESP tidak menghasilkan jawaban yang sederhana — tetapi kondisi di mana setiap sistem sesuai telah didefinisikan dengan baik, dan bukti teknisnya jelas.

Untuk sebagian besar sumur minyak darat—yang dicirikan oleh laju produksi rendah hingga sedang, lubang sumur vertikal hingga sedikit miring, komposisi fluida yang menantang, dan lingkungan operasi yang dibatasi biaya—sistem pengangkatan batang (rod lift) adalah pilihan yang unggul secara teknis dan rasional secara ekonomi. Sistem ini beroperasi pada laju di mana sistem ESP tidak dapat berfungsi secara ekonomis, sistem ini mentolerir kondisi fluida yang merusak komponen ESP, kegagalannya dapat didiagnosis dan diakses, dan intervensinya cepat dan murah dibandingkan dengan alternatif lainnya.

Pengembangan desain pompa khusus—untuk aplikasi dengan rasio gas-ke-minyak (GOR) tinggi, kandungan pasir tinggi, minyak berat, kedalaman tinggi, dan pemulihan termal—telah memperluas jangkauan operasi pengangkatan batang secara signifikan melampaui batasan desain pompa standar. Ini bukan peningkatan bertahap; ini adalah solusi rekayasa untuk kondisi sumur spesifik yang membuat pengangkatan buatan menjadi menantang, dan diproduksi sesuai dengan standar API 11AX dan ISO 9001 yang sama yang mendefinisikan peralatan lapangan minyak kelas profesional secara global.

Sistem ESP memang benar-benar unggul untuk aplikasi bervolume tinggi, lepas pantai, dan dengan kemiringan yang sangat curam. Dalam konteks spesifik tersebut, biaya modal dan operasionalnya yang lebih tinggi dapat dibenarkan oleh kemampuan yang tidak dapat ditandingi oleh sistem pengangkat batang.

Kesalahan yang harus dihindari adalah menerapkan logika pemilihan ESP pada kondisi sumur di mana pengangkatan batang terbukti lebih tepat — bukan karena pengangkatan batang adalah teknologi yang lebih tua, tetapi karena itu adalah solusi yang lebih baik secara teknis untuk kondisi tersebut. Dalam jangka waktu produksi sepuluh tahun, perbedaan total biaya kepemilikan antara pilihan yang tepat dan pilihan yang salah dapat mencapai angka tujuh digit per sumur.

Pemilihan didasarkan pada sumur. Bukan berdasarkan katalog peralatan.

Untuk spesifikasi teknis mengenai desain pompa batang khusus untuk aplikasi GOR tinggi, pengendalian pasir, pemulihan termal, dan sumur dalam, hubungi tim teknik kami dengan data sumur Anda.
